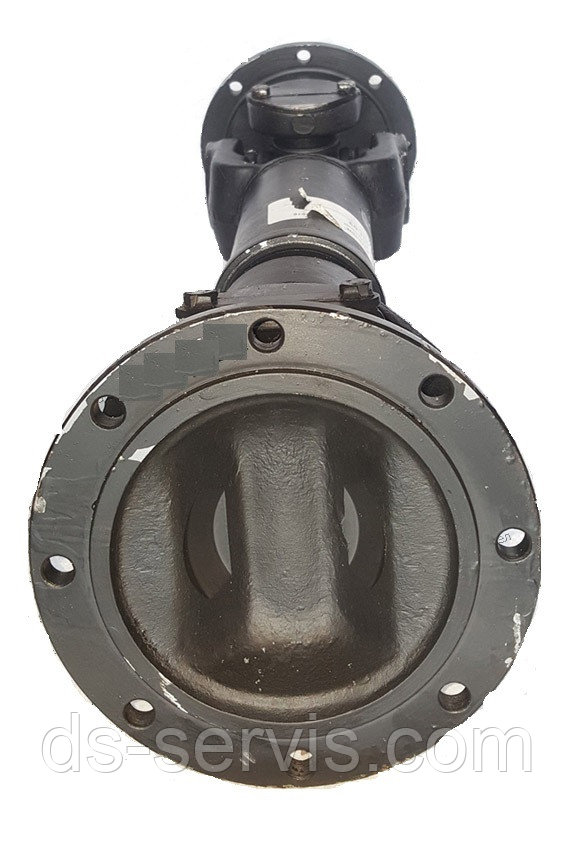

Вал карданный ДЗ-122А.09.02.000 L=544мм

Трамваи, ж/д_техника, спецтехника

Применение:

• привода стартера-генератора дизель-поездов ДР1, ДР1А(Рижский вагоностроительный завод, с 2006 г. - пр-во на БелЖД);
• от выходного вала редуктора на ось колесной пары в трамвайных вагонах ЛМ-93 типа 71-132 (ПТМЗ - Петербургский трамвайно-механический завод),
• в трансмиссии рижских трамваев,
• от ДВС на КПП в орловских грейдерах ДЗ-122Б1, ДЗ-122Б7-04,
• в мобильных буровых комплексах бежецкого опытно-экспериментального завода "БОЭЗ" (в подъемных установкахУПА-60/80);

Технические характеристики:


минимальная длина карданного вала (Lmin) = 544 mm;

максимальная длина карданного вала (Lmax) = 604 mm;
рабочий ход = 60 mm;

применяемые фланцы - 500-2201049-А (гладкие, круглые),
присоединение фланца - 8 отверстий * (d)=10,1 mm, диаметр по центрам противоположных отверстий (D1) = 155 mm, диаметр буртика (D2) = 132 mm, высота буртика (h) = 3 mm, обод (D) = 175 mm;
- наружный диаметр подшипника (D) = 50 mm, диаметр шипа крестовины (d) = 33,62 mm,
- расстояние по торцам подшипников (H) = 135 mm, расстояние по торцам шипов (h) = 127 mm;

максимальный угол поворота шарнира a1=a2=24°
максимальный крутящий момент до деформации (Мд) =8100 Nm
максимальный крутящий момент до разрушения (Мр) =9000 Nm
внутренний диаметр трубы и толщина стенки (dxS) = 82х4 mm
масса карданного вала (M) = 28 kg
