Редуктор раздаточный А50М.0З.00.000

Описание:

Раздаточный редуктор установки подъемной для освоения и ремонта нефтяных и газовых скважин УПА-60А и УПА-60А 60/80 (далее раздаточный редуктор) является передаточным звеном системы отбора мощности от ходового двигателя шасси установки подъемной на гидроротор, гидравлические домкраты, компрессорную установку и, через трансмиссию, на промывочный насос и основную лебедку.

Раздаточный редуктор может эксплуатироваться только в составе вышеуказанных установок подъемных, выпускаемых в соответствии с ТУ 3666.015.00220302-98.

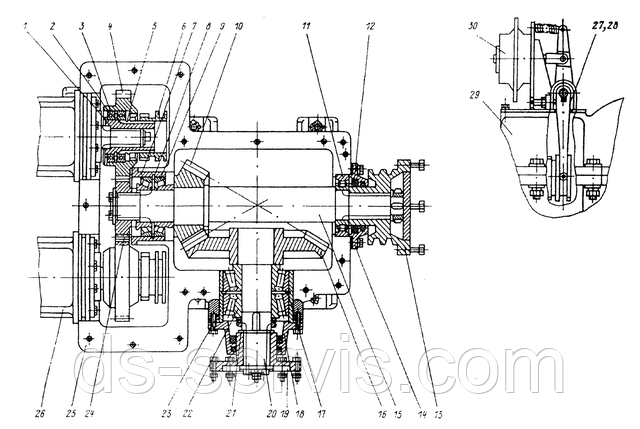

Шлицевой вал 15 вращается на одном радиальном 11 и двух конических роликоподшипниках 9, между его опорами насажена малая коническая шестерня 10. На консольных концах вала, на шлицах, установлен шкив 13 для присоединения карданной передачи и привода компрессорной установки, а также шестерня 24, находящаяся в зацеплении с двумя с шестернями 4 привода насос-моторов 26.

Шестерни установлены на подшипниках 3, на шлицевых втулках 1, укрепленных на шлицевых валах насос-моторов. На шлицевых втулках находятся также зубчатые муфты 6 включения насосов, которые перемещаются при помощи тормозных камер 30.

Ведомый вал 20 установлен на двух конических роликоподшипниках 22. На его концах закреплены с одной стороны большая коническая шестерня 16. находящаяся в зацеплении с малой конической шестерней, с другой стороны -фланец 19, для присоединения карданной передачи.

Разъемный корпус редуктора состоит из корпуса 25 и крышки 29, отлитых из стали и соединяемых болтами. В крышке 29 имеется смотровой люк, закрываемый крышкой с сапуном и щупом. Корпус имеет сливное отверстие, закрытое резьбовой пробкой.

Выходящие из корпуса редуктора валы уплотнены резиновыми манжетами и войлочными уплотнителями. Регулировка зацепления конических шестерен производиться с помощью металлических регулировочных прокладок.

Монтаж, подготовку и порядок работы раздаточного редуктора в составе установки подъемной необходимо осуществлять в соответствии с «Руководством по эксплуатации и инструкции по монтажу и регулированию» установки подъемной для освоения и ремонта нефтяных и газовых скважин УПА-60А (УПА-60А 60/80).

Гарантийный срок работы раздаточного редуктора - 12 месяцев со дня ввода его в эксплуатацию (но не более 3000 часов работы насос-мотора при номинальных параметрах).

В течении гарантийного срока предприятие-изготовитель обязуется безвозмездно заменять или ремонтировать вышедший из строя раздаточный редуктор, при условии соблюдения потребителем правил его транспортирования, хранения и эксплуатации.
