Основные характеристики
Тормозная система лебедки А50М.02.03.000 предназначена для использования в составе агрегатов для освоения и ремонта скважин А50М, УПА-60, УПА-60/80.
Тормозная система лебедки служит для остановки вращения бурового барабана, обеспечивая возможность подвешивания в неподвижном состоянии бурового инструмента или колонн труб.
Масса — 354кг.

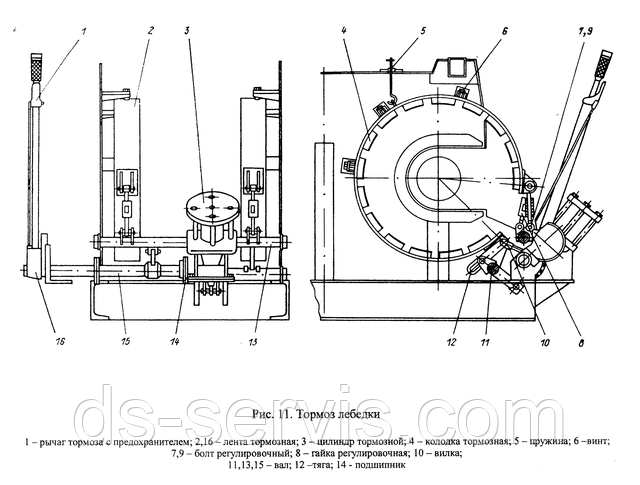

№ поз. |
Обозначение |
Наименование |
Description |
Кол-во |
1 |
A50M.02.03.080 |
Рычаг тормоза с предохранителем |
Brake lever with safety device |
1 |
2 |
A50M.02.03.190 |
Лента тормозная |
Brake band |
2 |
3 |
A50M.02.03.140 |
Цилиндр тормозной |
Brake cylinder |
1 |
4 |
A50M.02.03.200 |
Колодка тормозная |
Brake shoe |
66 |
5 |
ЧС-38.00.005 |
Пружина |
Spring |
6 |
6 |
A50M.02.03.160 |
Кронштейн |
Bracket |
6 |
7 |
A50M.02.03.004 |
Винт регулировочный |
Adjusting screw |
2 |
8 |
A50M.02.03.005 |
Стяжка регулировочная |
Adjusting screw coupling |
2 |
9 |
A50M.02.03.004-01 |
Винт регулировочный |
Adjusting screw |
2 |
10 |
A50M.02.03.002 |
Вилка |
Fork |
1 |
11 |
A50M.02.03.130 |
Вал |
Shaft |
1 |
12 |
A50M.02.03.006 |
Тяга |
Tie-rod |
2 |
13 |
A50M.02.03.120 |
Вал |
Shaft |
1 |
14 |
210.8338 |
Подшипник |
Bearing |
2 |
15 |
A50M.02.03.001 |
Вал |
Shaft |
1 |
16 |
A50M.02.03.100 |
Лента тормозная |
Brake band |
1 |
