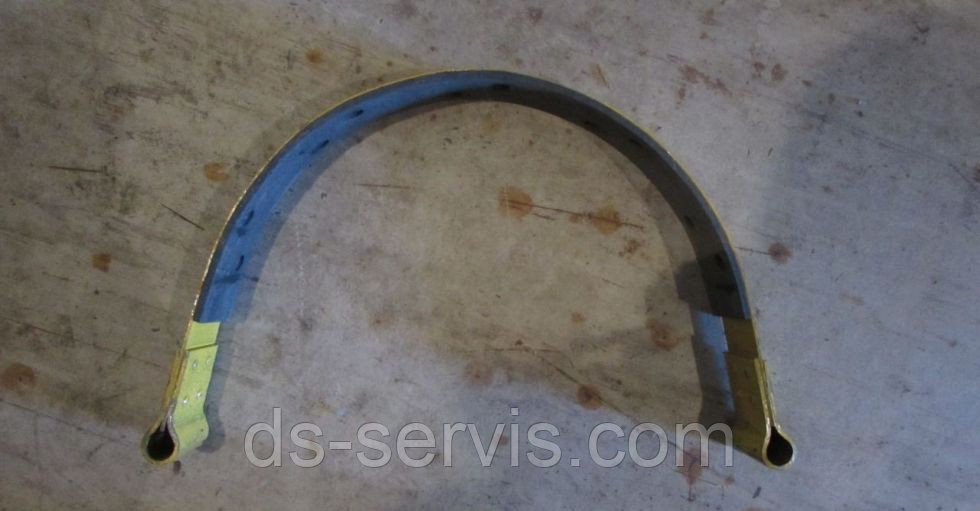

Лента тормозная грузовой лебедки

Лента тормозная КС-3577.26.340 - вальцованный эластичный материл, применяемый для затормаживания грузовой лебедки автомобильного крана. Тормоз ленточный состоит из тормозной ленты с накладкой, рабочей пружины, кронштейна и гидроразмыкателя. Лента тормозная является основным звеном ленточного тормоза. С ее помощью производится торможение, за счет сил трения, образуемых между тормозным шкивом и тормозом ленточным. Ручное растормаживание ленточного тормоза осуществляется путем воздействия монтажки на скобу.

Тормозная лента КС-3577.26.340  устанавливается на тормозной шкив (барабан) механизма грузовой лебёдки.Максимально допустимый износ ленты 50% от первоначальной толщины.При изнашивании требует замены.

Технические характеристики:

Обозначение: КС-3577.26.340

Высота, м - 0,02

Длины, м - 0,62

Вес детали, кг - 1

Тормоз ленточный грузовой лебедки
1,6,9 - оси; 2 - рычаг; 3 - регулировочная гайка; 4 - тормозная пружина; 5 - шток; 7 - тормозная лента; 8 - накладка; 10 - регулировочный болт; 11,13 - кронштейны; 13 - гидроразмыкатель тормоза; 14 - втулка; 15 - вилка; 16 - скоба.
