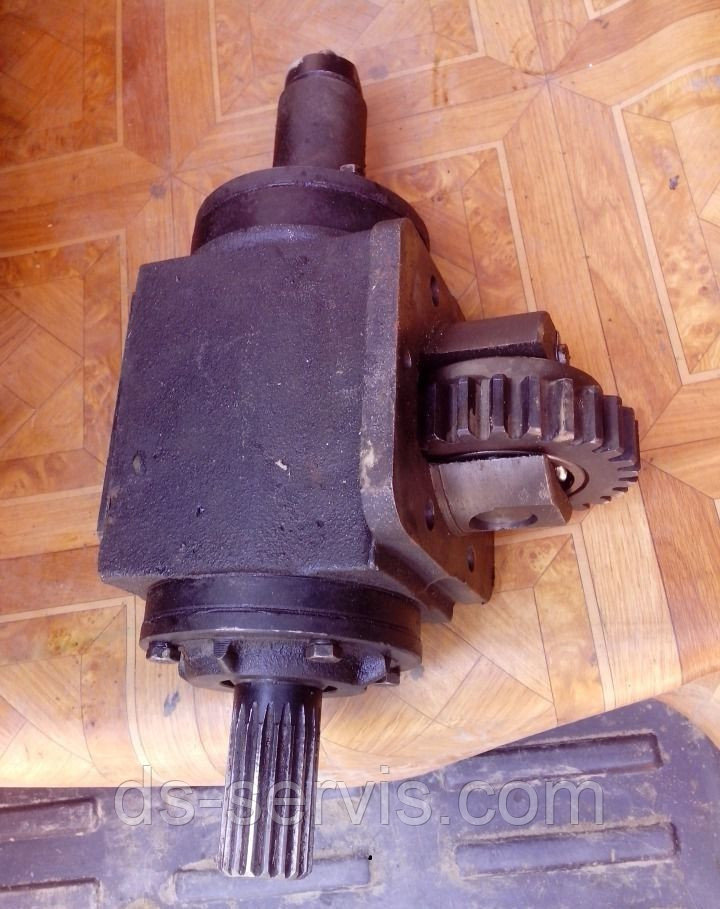

Коробка отбора мощности КС-35715.14.100-1

  • Коробка отбора мощности КС-35715.14.100-1, фото 2
Коробка отбора мощности КС-35715.14.100-1

Оптовые и розничные цены уточняйте

  • В наличии
  • Оптом и в розницу
  • Код: КС-35715.14.100-1
+73512485229
  • +79068658865
    WhatsApp / Viber
Коробка отбора мощности КС-35715.14.100-1Коробка отбора мощности КС-35715.14.100-1
Оптовые и розничные цены уточняйте
В наличии
+73512485229
  • +79068658865
    WhatsApp / Viber
  • Адрес и контакты
Описание
Характеристики
Информация для заказа

Коробка отбора мощности КС 35715.14.100-1

Коробка отбора мощности служит для отбора мощности от вала коробки передач для привода вспомогательных агрегатов и механизмов, а именно - привода гидронасоса.

Принцип работы

      Коробка отбора мощности на кранах КС-3577 и КС-35715 представляет собой одноступенчатый редуктор с цилиндрическими прямозубыми шестернями, который крепится к картеру коробки передач шасси с правой стороны болтами. Вал 19 установлен на подшипниках 8 в корпусе коробки. На оси 5 установлена шестерня 4, находящаяся в зацеплении с коробкой передач шасси. На валу 19 подвижно на шлицах установлена шестерня 15. В крышке 10 расположен пневмоцилиндр включения коробки отбора мощности, который состоит из корпуса-крышки 10 и поршня 12 с уплотнительным кольцом 13. При подаче в полость А сжатого воздуха из пневмосистемы шасси поршень 12 через толкатель 9, упирающийся в штифт 7, преодолевая усилие пружины 16, вводит шестерню 15 в зацепление с шестерней 4, и крутящий момент от коробки передач передается на выходной вал 19. При соединении полости А с атмосферой шестерня 15 под действием усилия пружины 16 выходит из зацепления с шестерней 4 и, тем самым, прекращается передача крутящего момента на выходной вал 19. Смазка подшипников и шестерен осуществляется разбрызгиванием масла, находящегося в коробке. Коробка отбора мощности (КОМ) автокрана КС-35715.14.100

Коробка отбора мощности (КОМ) автокрана КС-35715.14.100
1,10,17 - крышки; 2 - корпус; 3,8 - подшипники; 4,15 - шестерни; 5 - ось; 6 - кольцо; 7 - штифт; 9 - толкатель; 11 - штуцер; 12 - поршень; 13 - кольцо уплотнительное; 14 - втулка; 16 - пружина; 18 - манжета; 19 - выходной вал.
Основные
Производитель  Ивановская марка
Тип запчастиОригинал
СостояниеНовое
Страна производительРоссия
Код запчастиКС-35715.14.100-1
  • Цена: Оптовые и розничные цены уточняйте
