ЗАПАСНЫЕ ЧАСТИ ДЛЯ АВТОКРАНОВ, БУЛЬДОЗЕРОВ, ЭКСКАВАТОРОВ И КОММУНАЛЬНОЙ ТЕХНИКИ

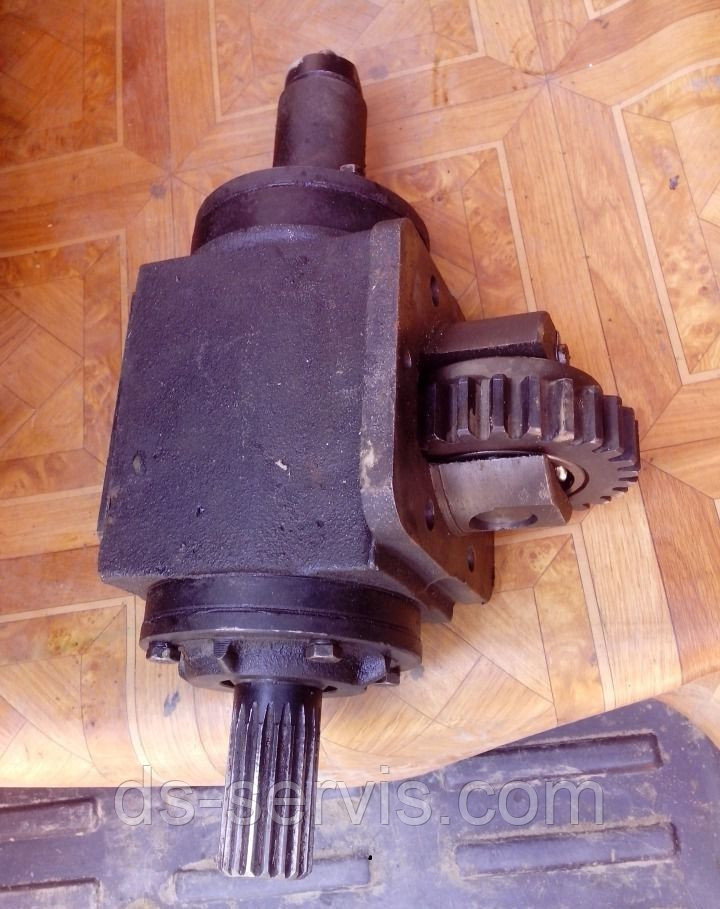

Коробка отбора мощности КС-3577-2.14.100

  • Коробка отбора мощности КС-3577-2.14.100, фото 2
Коробка отбора мощности КС-3577-2.14.100

Цену уточняйте

  • В наличии
  • Код: КС-3577-2.14.100
+73512485229
  • +79068658865
    WhatsApp / Viber
Коробка отбора мощности КС-3577-2.14.100Коробка отбора мощности КС-3577-2.14.100
Цену уточняйте
В наличии
+73512485229
  • +79068658865
    WhatsApp / Viber
  • Адрес и контакты
Описание
Характеристики
Информация для заказа

Коробка отбора мощности КОМ КС-3577-2.14.100-1 устанавливается на автокранах КС-3577 а/м МАЗ

Принцип работы

      Коробка отбора мощности на кранах КС-3577 и КС-35715 представляет собой одноступенчатый редуктор с цилиндрическими прямозубыми шестернями, который крепится к картеру коробки передач шасси с правой стороны болтами. Вал 19 установлен на подшипниках 8 в корпусе коробки. На оси 5 установлена шестерня 4, находящаяся в зацеплении с коробкой передач шасси. На валу 19 подвижно на шлицах установлена шестерня 15. В крышке 10 расположен пневмоцилиндр включения коробки отбора мощности, который состоит из корпуса-крышки 10 и поршня 12 с уплотнительным кольцом 13. При подаче в полость А сжатого воздуха из пневмосистемы шасси поршень 12 через толкатель 9, упирающийся в штифт 7, преодолевая усилие пружины 16, вводит шестерню 15 в зацепление с шестерней 4, и крутящий момент от коробки передач передается на выходной вал 19. При соединении полости А с атмосферой шестерня 15 под действием усилия пружины 16 выходит из зацепления с шестерней 4 и, тем самым, прекращается передача крутящего момента на выходной вал 19. Смазка подшипников и шестерен осуществляется разбрызгиванием масла, находящегося в коробке. Коробка отбора мощности (КОМ) автокрана КС-3577-2.14.100-1

Коробка отбора мощности (КОМ) автокрана КС-3577-2.14.100-1

1,10,17 - крышки; 2 - корпус; 3,8 - подшипники; 4,15 - шестерни; 5 - ось; 6 - кольцо; 7 - штифт; 9 - толкатель; 11 - штуцер; 12 - поршень; 13 - кольцо уплотнительное; 14 - втулка; 16 - пружина; 18 - манжета; 19 - выходной вал.
Основные
Производитель  Ивановская марка
Страна производительРоссия
СостояниеНовое
Тип запчастиОригинал
  • Цена: Цену уточняйте
