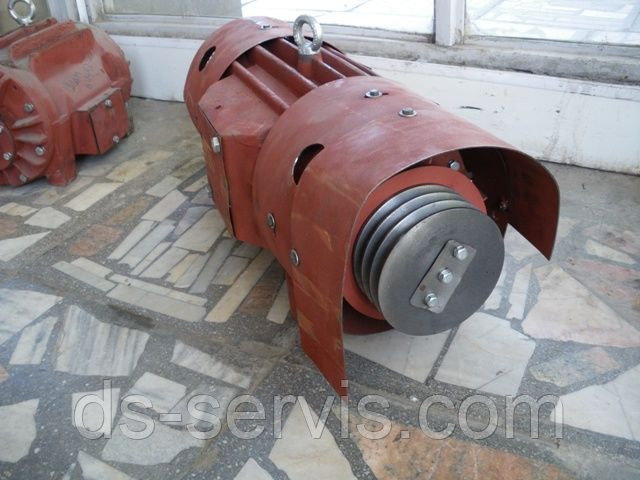

Насос вакуумный КО-510

Описание насоса КО-510

Насос КО-510 — пластинчато-роторный, а значит его работа основана на пластинах (лопатках), вставленных в пазы ротора. При вращении ротора с помощью центробежной силы незакрепленные лопатки создают ячейки, которые имеют большой объем в одном секторе полости насоса и отсутствующий объем в другом секторе (лопатки полностью уходят в паз). Это достигается эксцентричным расположением оси вращения ротора. Таким образом в одну сторону воздух прокачивается, а в другую нет, и происходит разрежение воздуха в цистерне илососа.

Большая производительность насоса КО-510 была достигнута увеличением объема внутренней полости, увеличилась площадь трения лопаток о внутреннюю поверхность, а значит и скорость нагрева насоса. Для его охлаждения используются два вентилятора, скрывающиеся под кожухами насоса. Кроме того насос потребляет больше масла, чем его собратья. Перечисленные надстройки увеличили вес насоса КО-510, что компенсируется его надежностью и функциональностью.

Маркировка насоса КО-510:
КО-510 0216000-04 - насос правого вращения (для машин КО-510, КО-520);
КО-510 0216000-05 - насос левого вращения (для машин КО-520, КО-523).

Характеристики насоса КО-510
