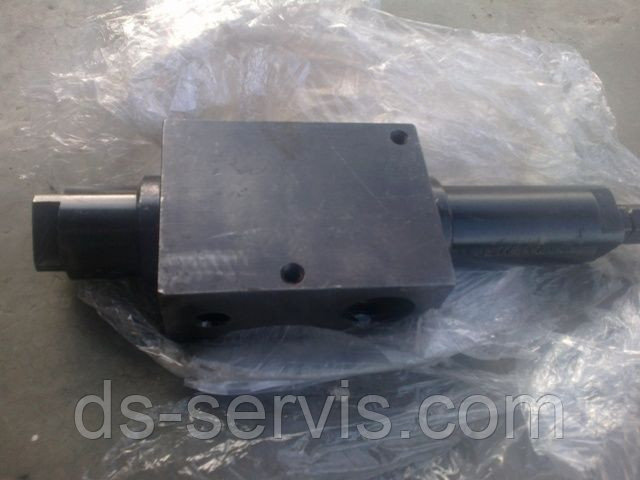

Клапаны обратные управляемые ( сокращённо: КОУ ) КС3577-84-700А, КС3577-84-700А-01 (ТУ4144-026-00221824-2004) используются для поддержания заданного давления в напорной магистрали при действии на гидродвигатель попутной нагрузки (направление внешней нагрузки совпадает с направлением вращения гидродвигателя). Клапан обратный КС-3577.84.700А обеспечивает торможение рабочего органа в одном направлении и свободное движение рабочего органа в обратном направлении. Одно из применений клапанатипа КС: в гидравлической системе автокранов модели КС-3577 в качестве тормозного клапана. Гидросхемы клапанов типа КС-3577.84.700А КС-3577.84.700А | КС-3577.84.700А-01 | Условные обозначения на гидросхемах: А - отвод к гидродвигателю; Р - вход; L - дренаж (только для исполнения КС-3577.84.700А); X - гидролиния управления |
|
Описание принципа работы клапана типа КС3577-84-700А:
Клапан обратный управляемый типа КС-3577-84-700 устанавливается в гидросистему автокранов и другой мобильной техники для поддержания постоянной скорости опускания стрелы и втягивания секций поднятой стрелы независимо от величины попутной нагрузки, которая стремится вызвать превышение скорости их движения, определяемой производительностью гидронасоса типа 410.112.00 (аналог 310.112.00), нагнетающего рабочее давление в систему.
Под давлением рабочей жидкости, подводимой через отверстие Р под обратный клапан, последний, преодолевая усилие пружины, поднимается и открывает проход жидкости к отверстию А и далее к исполнительному механизму (соответствует операции "подъем"). Проход рабочей жидкости в обратном направлении (соответствует операции "опускание") возможен только после подачи через отверстие Х (гидролиния регулировки) давления управления рабочей жидкости под поршень. При этом поршень через толкатель поднимает золотник, сжимая пружину, а клапан давлением рабочей жидкости прижимается к корпусу. Через щель переменного сечения между клапаном и золотником (в зависимости от величины управляющего давления, обратно пропорционального величине прилагаемой нагрузки) рабочая жидкость от отверстия А поступает к отверстию Р. Настройка клапана типа КС-3577-84-700 осуществляется с помощью регулировочного винта.
Основные характеристики клапанов обратных КС3577-84-700
Параметры | КОУ КС-3577.84.700А | КОУ КС-3577.84.700А-01 |
Условный проход, мм | 20 |
Тип присоединения | Резьбовое М33х2 |
Наличие дренажного слива | Да | Нет |
Расход рабочей жидкости на линии Р-А ном. / макс., л/мин | 100 / 200 |
Давление на входе ном. / макс. / мин., МПа | 20 / 32 / 2 |
Давление управления ном. / макс. / мин., МПа | 4,5 / 20 / 2 |
Перепад давлений в клапане при ном. расходе на линии Р-А не более, МПа | 10...800 |
Внутренние утечки при номинальном давлении, см³/мин | В линии Р-L не более 180, в других - не допускаются |
Масса клапана обратного, кг | 6.5 |
У клапана обратного управляемого КС 3577-84-700А-01 отсутствует дренажный отвод, но по габаритным и присоединительным размерам он в точности соответствует клапану КС 3577-84-700А.
