Гидрораспределитель ВММ10.64

Принцип действия распределителей ВММ10 без фиксации

• • Гидрораспределители ВММ10 64, ВММ10 44, ВММ10 34, ВММ10 24, ВММ10 14, ВММ10 574, ВММ10 573 с условным проходом 10 мм являются золотниковыми гидрораспределителями с управлением от рукоятки без фиксации золотника в крайних положениях (с пружинным возвратом).

• • Гидрораспределители ВММ 10 служат для пуска, остановки и направления движения потока жидкости в гидроприводах мобильной и стационарной техники.

• • Распределители состоят из корпуса (1), исполнительного элемента (2.1) (рукоятка) или исполнительных элементов, золотника (3), а также одной или двух возвратных пружин (4).

• В отключенном состоянии управляющий золотник (3) удерживается возвратными пружинами (4). Управляющий золотник (3) с помощью исполнительных элементов перемещается в нужное положение.

Гидрораспределитель ВММ10.64

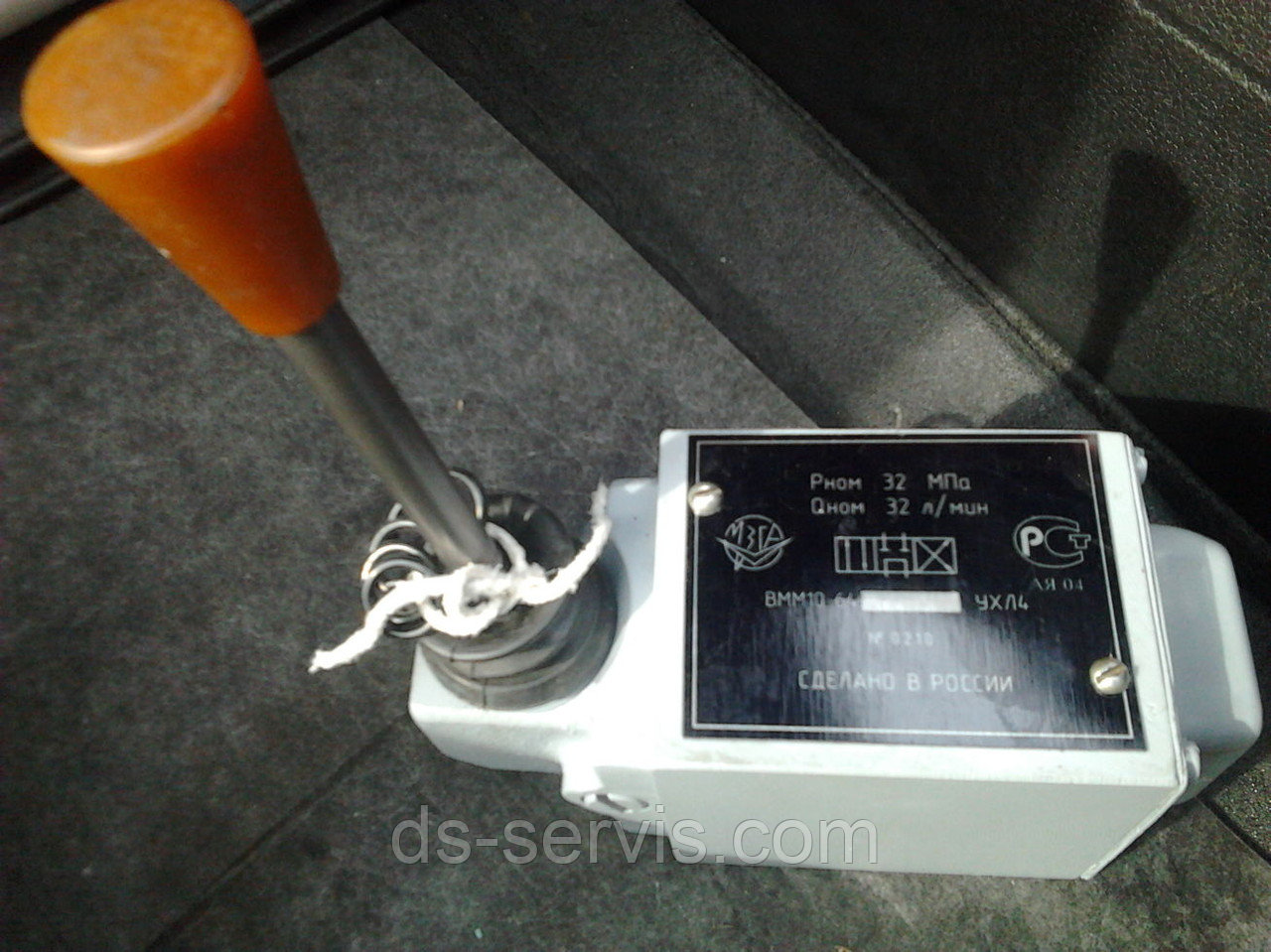

 Гидрораспределитель ВММ 10 64 с ручным управлением при помощи рукоятки с пружинным возвратом без фиксации золотника в крайних положениях применяется в гидроагрегатах станков и мобильной техники, например, в качестве управляющего распределителя исполнительным механизмом стрелы автокрана. Данная схема распределения (64) является наиболее распространённой, так как её применение не связано с проектированием сложным гидравлических систем.

Гидросхема 64

   Основные параметры гидрораспределителя ВММ 10.64:
   - условный проход 10 мм;
   - схема открывания-закрывания рабочих каналов - 64;
   - управление гидрораспределителем - ручное (от рукоятки);
   - фиксация золотника отсутствует (пружинный возврат);
   - максимальный расход рабочей жидкости до 120 л/мин;
   - номинальное давление на входе 32 МПа;
   - климатическое исполнение - для районов с умеренным и холодным климатом;
   - масса не более 3,8 кг.
